UTS3000A系列信号分析仪

所属分类：

优利德

产品询价

产品描述

商品名称: UTS3000A系列信号分析仪

产品特点：

●频率范围9kHz ~ 8.4GHz / 6GHz / 3.6GHz

● 显示平均噪声电平DANL可达-165 dBm（典型值）

● 相位噪声 <-102 dBc/Hz@10kHz（典型值）

● 全幅度精度 < 0.7 dB

● 扫描点数最高40001点

● 最小分辨率带宽（RBW）1 Hz

● 最大实时带宽40MHz（选件）*

● 高级一键测量（选件）*

● EMI预扫分析功能（选件）*

● 模拟解调分析（选件）*

● 支持矢量信号分析（选件）*

● 标配跟踪源输出功能

● 多种触发模式与触发模板

● 提供概率密度谱、光谱等多种显示方式，呈现实时测量结果

● 配置 10.1 英寸1280×800高清电容触摸显示屏

● 支持SCPI可编程仪器标准命令

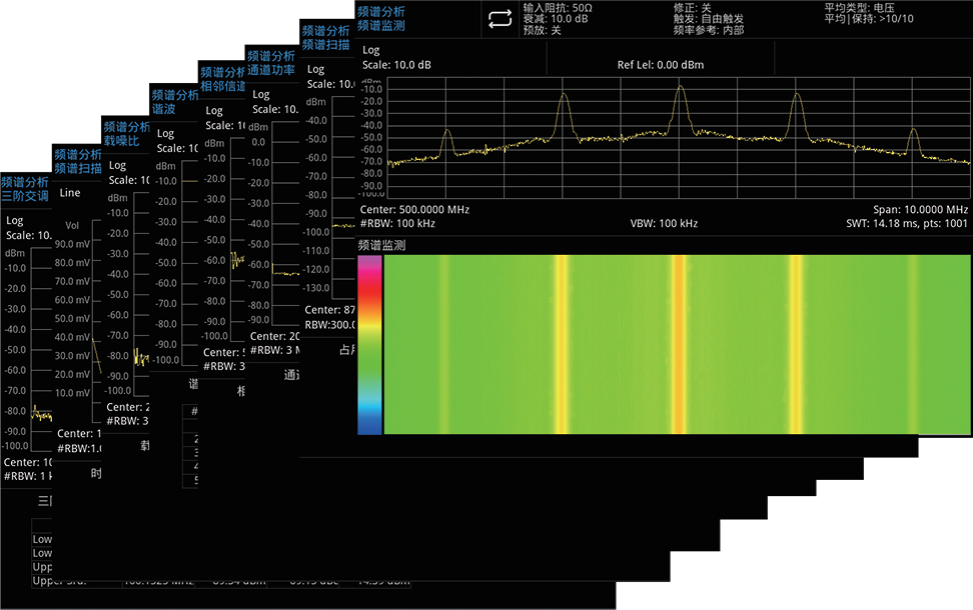

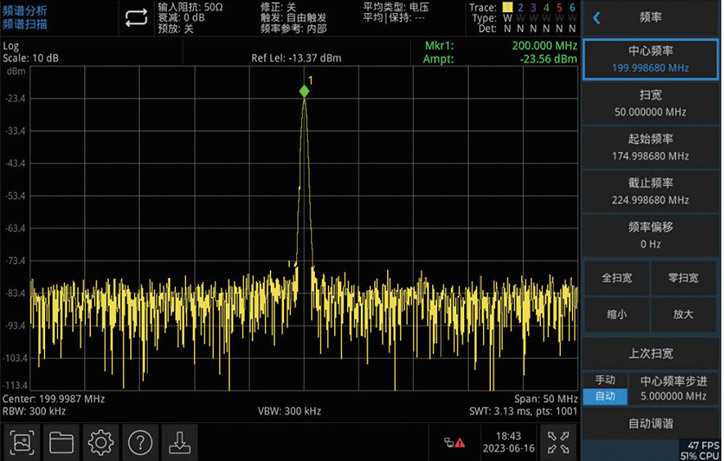

1、• 通道功率• 占用带宽• 邻道功率• 谐波分析• 时域功率• 三阶交调• 频谱监测• 载噪比

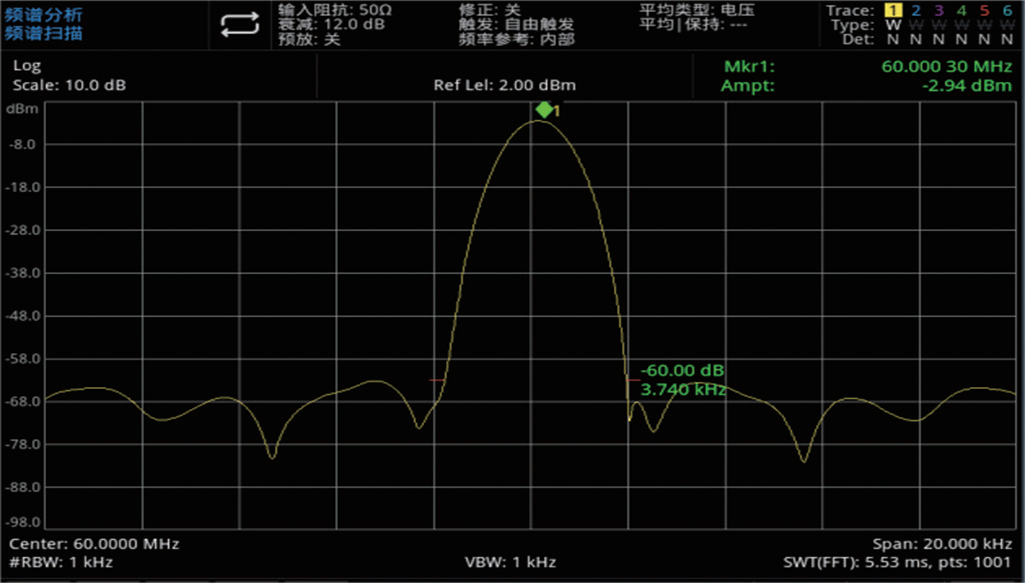

2、具有更强的邻近不等幅度的信号分辨能力，更易捕捉不易被发现的信号

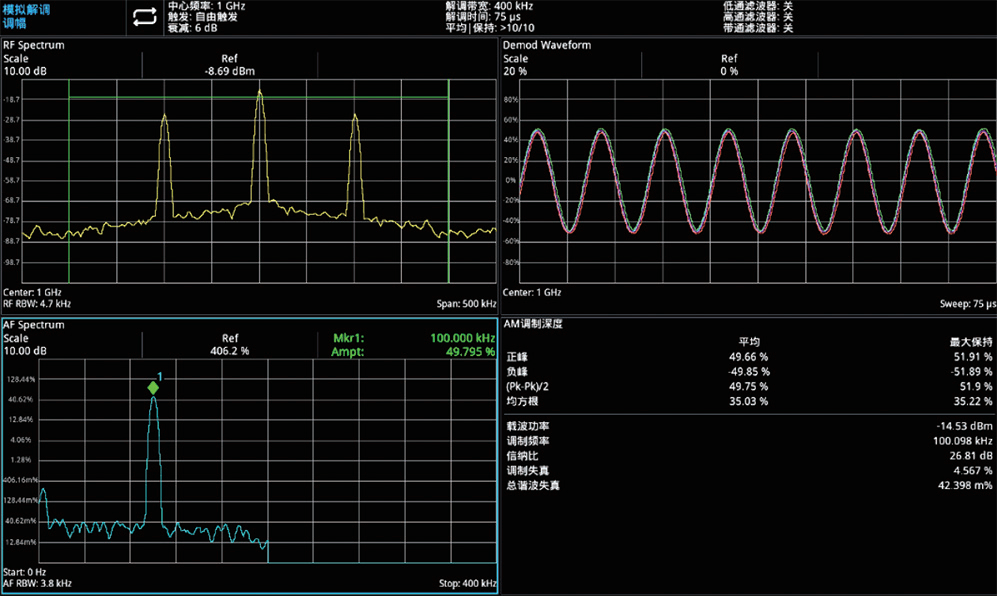

3、模拟解调分析：AM、FM、PM可对载波的功率，调制的频率，信纳比等进行分析

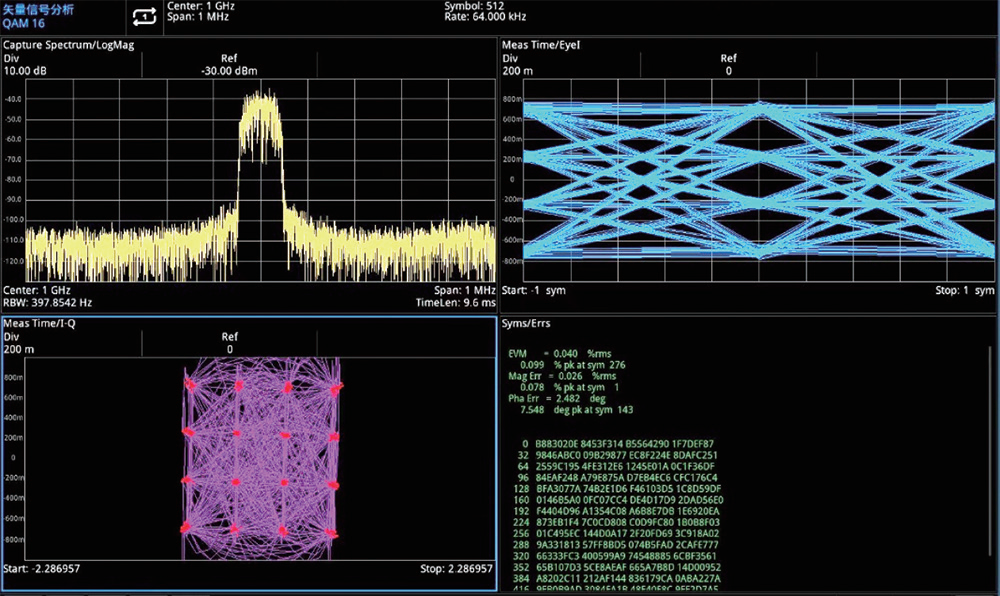

4、数字解调分析：ASK、FSK、PSK、QAM、MSK等支持误差矢量幅度、幅度误差、相位误差等分析

5、100%POI仅为6.68μs，可捕获到不易发现的异常信号

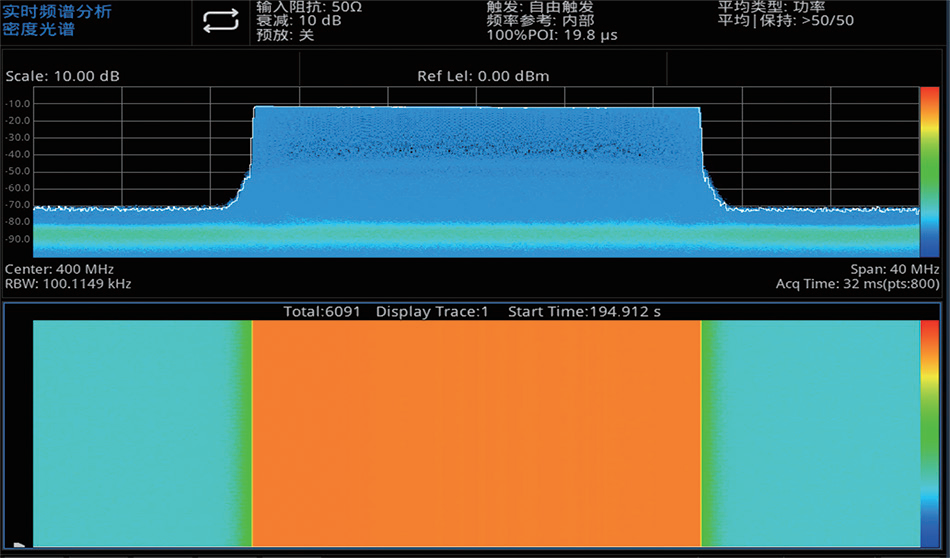

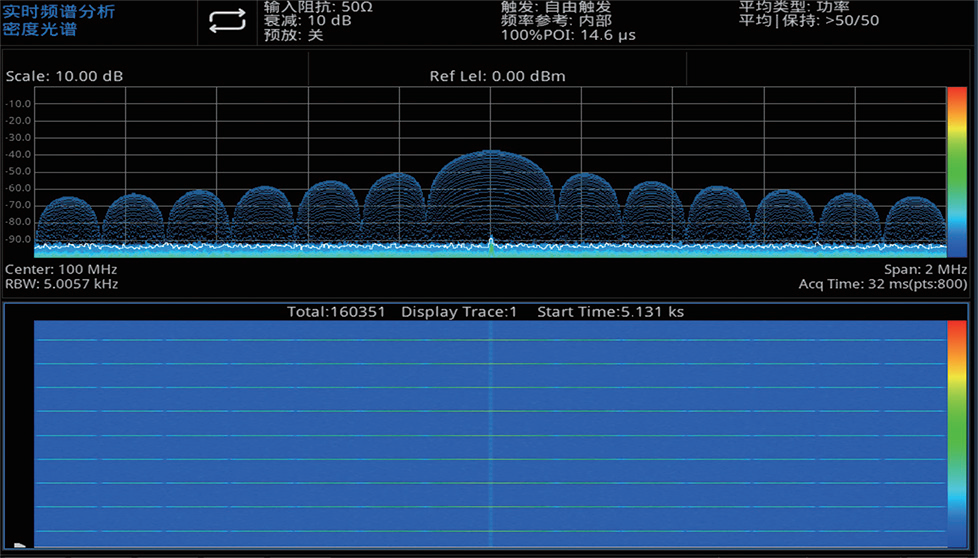

6、光谱密度谱组合显示，直观显示频率信号出现的频次• 通过频率模板触发，快速发现用户关心的频域信号

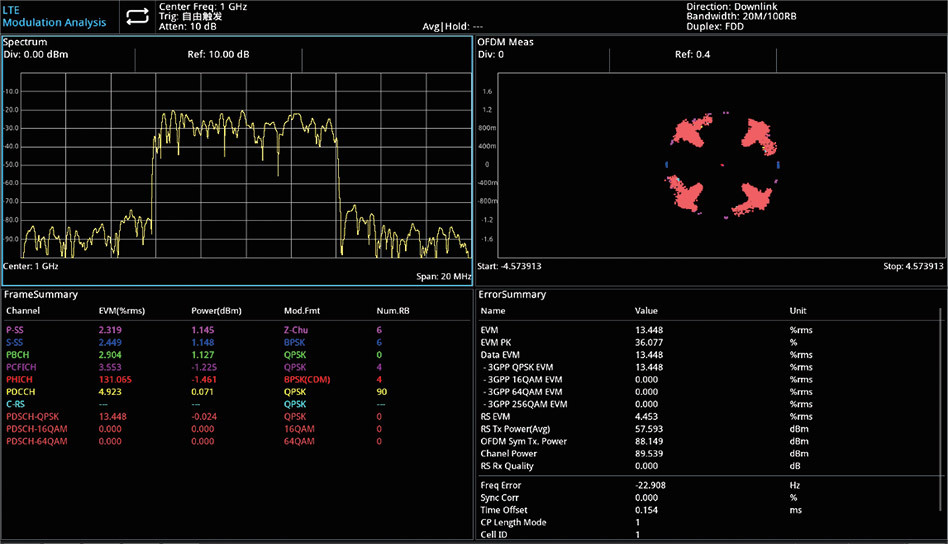

7、发射机一键式测量，TDD（时分双工）和FDD（频分双工）上下行链路的测量分析；支持TDD、FDD、Wi-Fi、蓝牙、4G LTE和5G等网络测试，快速评估无线电传输质量

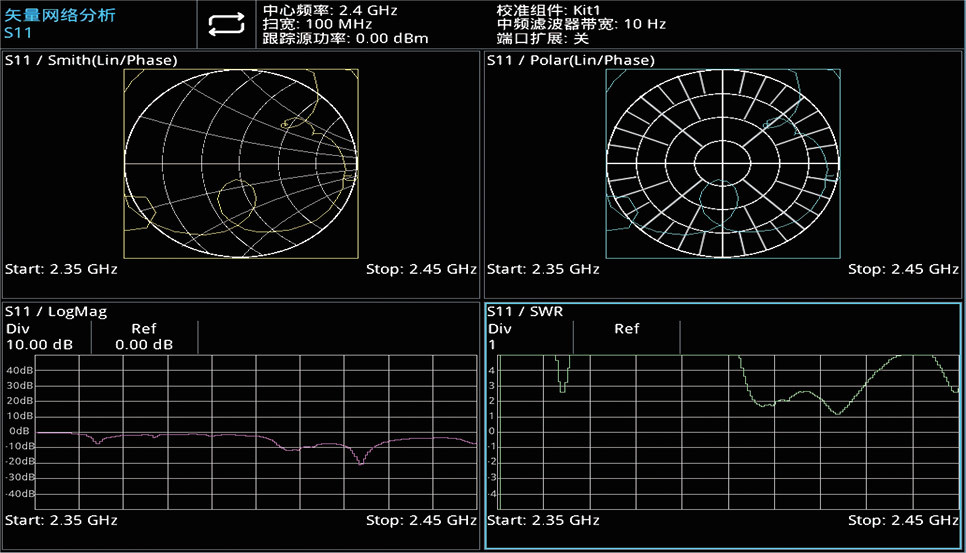

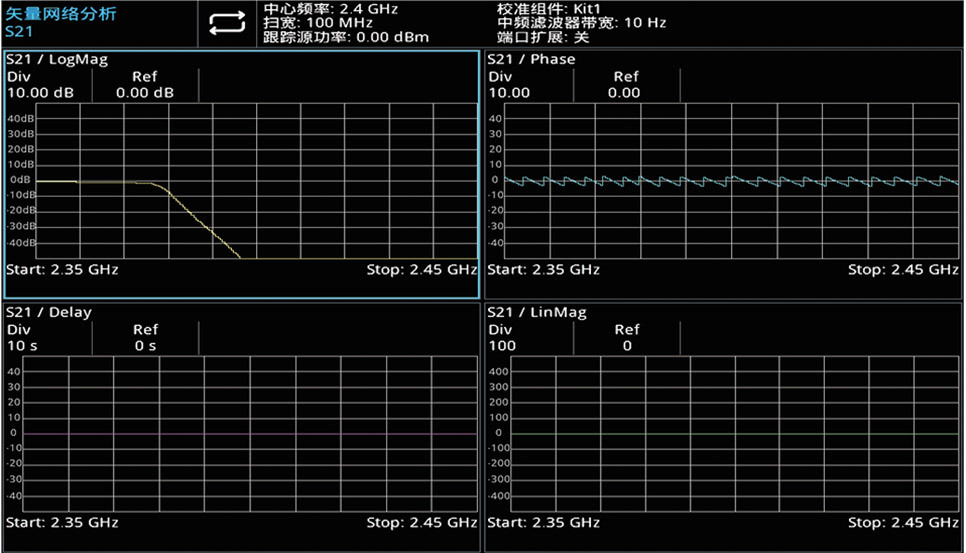

8、可用于滤波器、天线或功率放大器等各种无源和有源器件的测量分析；支持史密斯圆图、极坐标等多种测量结果显示，更精确地表征网络特性

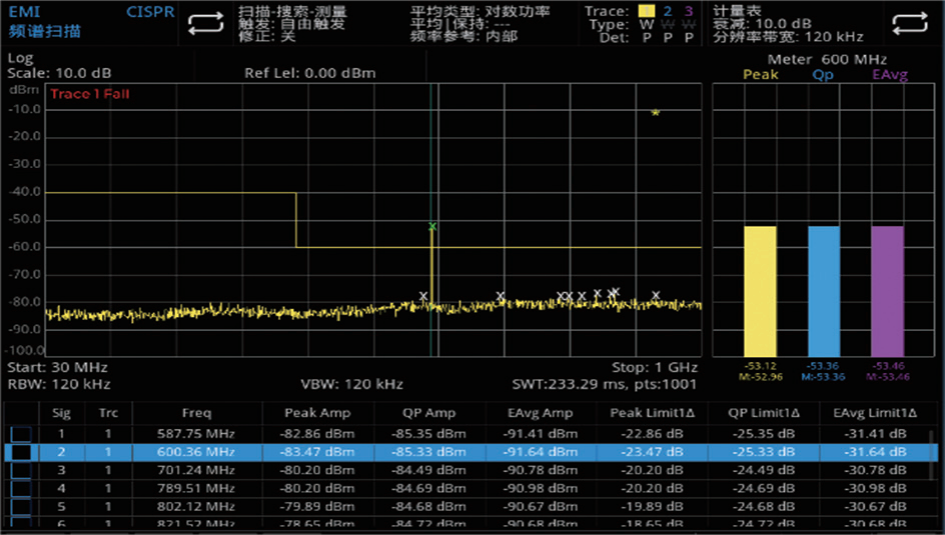

9、通过抗电磁干扰 (EMI) 性能测试，在内部进行传导和辐射、发射测试，从而缩短测试周期

10、远程查看和控制，SCPI指令远程通讯局域网连接，手机/平板/笔记本等移动终端网页访问

机械规格

尺寸(W×H×D)	378mm×218mm×120mm
重量	4.55kg
调整间隔期	建议校准间隔期为一年

技术指标

频率	UTS3084A	UTS3060A		UTS3036A
频率范围	9 kHz~8.4 GHz	9 kHz~6 GHz		9 kHz~3.6 GHz
分辨率		1Hz
10MHz内部频率参考
基准频率	10.000000MHz
基准频率精度	±[（距最后一次校准的时间 × 频率老化率）+ 温度稳定度 + 初始准确度 ]
初始准确度	<1ppm
温度稳定度	<1ppm（5至+45℃，以25℃为参考）
频率老化度	0.5ppm/第一年，3ppm/20年
频率读数精度（起始、截止、中心、光标）
光标频率分辨率	扫宽 /（扫描点数 -1）
光标频率不确定度	±[光标频率读数×基准频率精度+1%×扫宽+10%×分辨率带宽+光标频率分辨率]
光标模式	正常、差值∆、固定
光标功能	噪声光标、带内功率、带内密度、N dB、频率计
频率计数器分辨率	1 Hz
频率计数器不确定度	±[ 光标频率读数 × 基准频率精度 + 频率计数器分辨率 ]
频率扫宽（FFT和扫描模式）
扫宽范围	0Hz，100Hz至8.4GHz		0Hz，100Hz至6GHz	0Hz，100Hz至3.6GHz
扫宽准确度			扫频：±[0.25%*扫宽+扫宽 /（扫描点数 -1）]
			FFT：±[0.10%*扫宽+扫宽 /（扫描点数 -1）]
扫描与触发
扫描时间	1 ms 到 4000 s（扫宽≠0）；1 μs 到 4000 s（扫宽=0）
扫描时间规则	普通，精确
扫描模式	扫频，FFT
扫描/测量	连续，单次
触发源	自由，视频，外部
外部触发输入	5V TTL，上升沿 / 下降沿
分辨率带宽（RBW）
范围 (-3 dB带宽)	1 Hz~3MHz，1-3-10 步进
分辨率滤波器形状因子	<4.8:1（标称值）；-60dB:-3dB
分辨率带宽不确定度	< 5% （标称值）
视频带宽（VBW）
范围	1 Hz ~3 MHz，1-3-10 步进
视频带宽不确定度	< 5%
LAN	LAN(VXI11)，10/100/1000 Base，RJ-45
显示屏
显示类型	10.1寸 TFT LCD
显示分辨率	1280 水平×RGB×800 垂直像素
