功率分析仪

所属分类：

日置集团

产品询价

产品描述

商品名称: 功率分析仪

概述：

日置是业界少有的，同时自主开发功率分析仪和高精度电流传感器的仪器厂商，能为客户提供功率分析方面的全方位解决方案，可准确测量高端逆变器、电机等的功率转换效率。

选型说明：

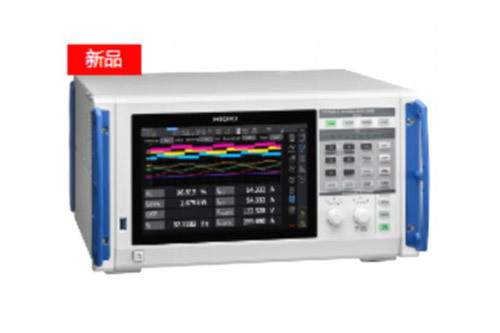

功率分析仪PW8001

提高功率转换效率的好帮手

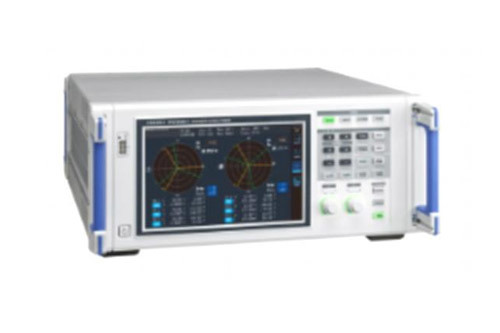

功率分析仪PW3390

测量马达、变频器的功率转换效率

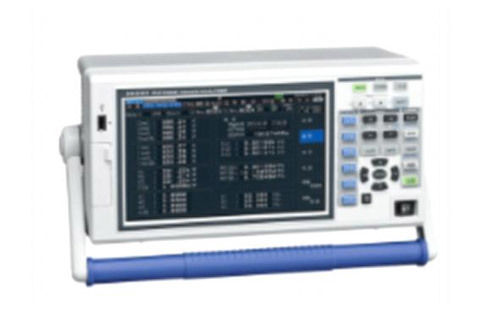

功率分析仪 PW6001

高精度测量马达、功率转换效率的功率分析仪

产品特点：	产品应用：
● 准确评估功率转换效率的高级别测量精度基本精度 ±0.03％，DC精度±0.05％，50kHz精度±0.2％※1	● 功率谱分析(PSA)功能可确定变频器电机损耗
● 出色的抗噪能力和功率谱分析，可准确捕捉高频功率损耗18bit采样，抗噪能力(CMRR)110dB/100kHz※1	● 新能源车研发中的能源优化管理
● 采用2种输入单元构建适合的测量系统	● 使用SiC功率器件的工业设备用逆变器的效率评估
● 保持最高精度的1ms数据更新	● 多路MPPT逆变器开发中的效率评估
● 通过光口实时同步两台主机，最多可测量16ch，对每个ch进行设定分析※2	● 评估光伏逆变器的LVRT功能
● 自动补偿电流传感器的相位特性	● 变频器的输入输出特性和效率的评估
● 同时分析4台电机(需选件)	● 储能变流器检测
● 将测量数据整合到CAN网络(需选件)

型号		PW8001+U7005	PW8001+U7001	PW6001	PW3390
用途		SiC,GaN逆变器、电抗器 ·变压器损耗的测量	高效率IGBT逆变器、 PV逆变器的高效率测量	高效率IGBT逆变器的测量	兼具高精度和机动性
测量	测量频率带宽	DC,0.1Hz~5 MHz	DC,0.1Hz~1MHz	DC,0.1 Hz~2MHz	DC,0.5Hz～200 kHz
	50 Hz/60 Hz功率基本精度	±(0.01% of reading+0.02% of range)	±(0.02% of reading+0.05% of range)	±(0.02% of reading+0.03% of range)	±(0.04% of reading+0.05% of range)
	DC功率精度	±(0.02% of reading+0.03% of range)	±(0.02% of reading+0.05%of range)	±(0.02% of reading+0.05%of range)	±(0.05% of reading+0.07%of range)
	10 kHz功率精度	±(0.05% of reading+0.05% of range)	±(0.2% of reading+0.05% of range)	±(0.15% of reading+0.1%of range)	±(0.2% of reading+0.1%of range)
	50 kHz功率精度	土(0.15% of reading+0.05% of range)	±(0.4%of reading+0.1% of range)	土(0.15% of reading+0.1%of range)	土(0.4% of reading+0.3%of range)
	功率测量通道数	1 ch/2 ch/3 ch/4 ch/5 ch/6 ch/7 ch/8 ch 订购时需指定U7001或U7005(也可同时使用)		1 ch/2 ch/3 ch/4ch/5 ch/6 ch 订购时需指定	4 ch
	电压，电流ADC采样功能	18-bit,15 MHz	16-bit,2.5 MHz	18-bit,5 MHz	16-bit,500 kHz
	电压量程	6V/15V/30 V/60 V/150 V/300 V/600 V/1500V		6 V/15V/30 V/60 V/150 V/300 V/600V/1500V	15 V/30 V/6OV/150 V300 V/600 V/1500V
	电流量程	100 mA～2000 A(6档量程，取决于传感器)	probe1:100 mA~2000 A(6档量程，取决于传感器) probe2:100mV/200mV/500mV/1 V/2V/5V	probe1:100 mA~2000 A(6档量程，取决于传感器) probe2:100mV/200 mV/500 mV/1 V/2 V5V	100 mA～8000 A(6档量程，取决于传感器)
	共模抑制比(CMRR)	50 Hz/60 Hz：120 dB以上 100 kHz：110 dB以上	50 Hz/60 Hz：100 dB以上 100 kHz：80 dB typical	50 Hz/60 Hz：100 dB以上 100 kHz：80 dB以上	50 Hz/60 Hz：80 dB以上
	温度系数	0.01%/℃		0.01%/℃	0.01%/℃
	电压输入方式	光绝缘输入，电阻分压方式	绝缘输入，电阻分压方式	光绝缘输入，电阻分压方式	绝缘输入，电阻分压方式
	电流输入方式	通过电流传感器进行绝缘输入		通过电流传感器进行绝缘输入	通过电流传感器进行绝缘输入
	外部电流传感器输入	O(ME15W)	O(ME15W,BNC)	O(ME15W,BNC)	O(ME15W)
	用于外部电流传感器的电源	O		O	O
	数据更新率	1 ms/50 ms/200 ms		10 ms/50 ms/200 ms	50 ms
电压输入	最大输入电压	1000V,±2000 Vpeak	AC 1000V,DC1500V,±2000 V peak	1000 V,±2000 V peak(10 ms)	1500V,±2000 V peak
电压输入	对地最大输入电压	600 V CATIⅢ 1000V CATII	AC 600 V/DC 1000V CAT IⅢ AC 1000 V/DC 1500V CATII	600V CATⅢ 1000 VCAT II	600 V CATIⅢ 1000V CATII
分析	马达分析通道数	●最多4台马达		●最多2台马达	●1台马达
分析	马达分析输入形式	模拟DC/频率/脉冲		模拟DC/频率/脉冲	模拟DC/频率/脉冲
功能	电流传感器相位补偿运算	O(Auto)		O	O
	谐波测量	O(8个系统独立运行)		O(6个系统独立运行)	O
	谐波最多分析次数	500次		100次	100次
	谐波同步频率范围	0.1 Hz~1.5MHz	0.1 Hz～1MHz	0.1 Hz～300 kHz	0.5 Hz～5kHz
	IEC谐波测量	O"		O
	IEC闪变测量	O"
	FFT频谱分析	O(DC~4 MHz)	O"(DC~1MHz)	O(DC~2MHz)	O(DC~200 kHz)
	用户自定义运算	O		O
	Delta转换	O(△-Y,Y-△)		O(△-Y,Y-△)	O(L-Y)
	D/A输出	●20通道(波形输出，模拟输出)		●20通道(波形输出，模拟输出)	●16通道(波形输出，模拟输出)
显示	显示器	10.1英寸TFT彩色液晶显示屏		9英寸TFT彩色液晶显示屏	9英寸TFT彩色液晶显示屏
显示	触摸屏	O		O
接口	外部存储媒介	U盘(3.0)		U盘(2.0)	U盘(2.0),CF卡
	LAN (100BASE-TX,1000BASE-T)	O		O	O(仅10BASE-T,100BASE-TX)
	GP-IB	O		O
	RS-232C	O(最大115,200 bps)		O(最大230,400 bps)	O(最大38,400 bps)
	外部控制	O		O	O
	多台同步	O(最多4台)			○(最多8台)
	光口	●		O
	CAN-CAN FD	●
尺寸 ·重量(W×H×D)		约430 mm×221 mm×361 mm,约14kg		约430 mm×177 mm×450 mm,约14 kg	约340 mm×170 mm×156 mm,约4.6kg
