概述：
D2000-IV系列采用全新第三代宽禁带半导体器件SiC设计，集高精度、高功率密度、高动态响应、高效率于一体，支持双向直流源、回馈式负载、电池模拟功能等。广泛覆盖电动汽车、储能、航空航天、轨道交通、科研机构、高等院校等众多测试领域。
|
产品特点：
|
产品应用：
|
|
● 采用第三代SiC技术，集双向直流电源和回馈式负载于一体
|
● 光伏逆变器测试
|
|
● 高密度、轻量化：对比工频方案体积更小、重量更轻
|
● 电动汽车电机控制器测试
|
|
● 模块化可拆卸设计
|
● 电动汽车传动系统
|
|
● 电动开关+电容触摸屏+万向轮，操作便捷
|
● 动力总成系统测试
|
|
● 支持本地操作+上位机远程操作
|
● 军用电子、航空航天、轨道交通测试
|
|
● 电压输出范围：12~1200V、20~2000V
|
● 燃料电池测试储能系统变流器测试
|
|
● 电流输出范围：0~900A
|
● 超级电容充放电测试
|
|
● 双向能量传递，跨象限无缝切换
|
● UPS、EPS 系统测试
|
|
● 支持ModbusTCP、ModbusRTU、CAN外部通讯协议
|
● 模拟电池，替代电池供电测试场景
|
|
● 输出效率可达95.5%
|
● 充电机、充电桩测试
|
|
● 直流源模式支持步阶、渐变等编程功能
|
|
|
● 负载模式支持CV/CC/CR/CP等负载工况
|
|
|
● 可作光伏模拟器，支持太阳电池矩阵I-V曲线模拟功能
|
|
|
● 支持阴影遮挡、时间缩放、动态MPPT，光伏特性精准仿真
|
|
|
● 可作电池模拟器，仿真多种电池特性曲线
|
|
|
● 标配RS485、LAN、CAN通讯接口
|
|
|
● 支持ModbusTCP、ModbusRTU、CAN外部通讯协议
|
|
选型说明：
|
版本差异
|
标准版Normal
|
专业版Pro
|
旗舰版Ultra
|
|
IV模拟
|
●
|
●
|
●
|
|
双向直流源
|
●
|
●
|
●
|
|
电池模拟
|
●
|
●
|
●
|
|
电子负载
|
-
|
●
|
●
|
|
电动开关
|
-
|
●
|
●
|
|
手动开关
|
●
|
-
|
-
|
|

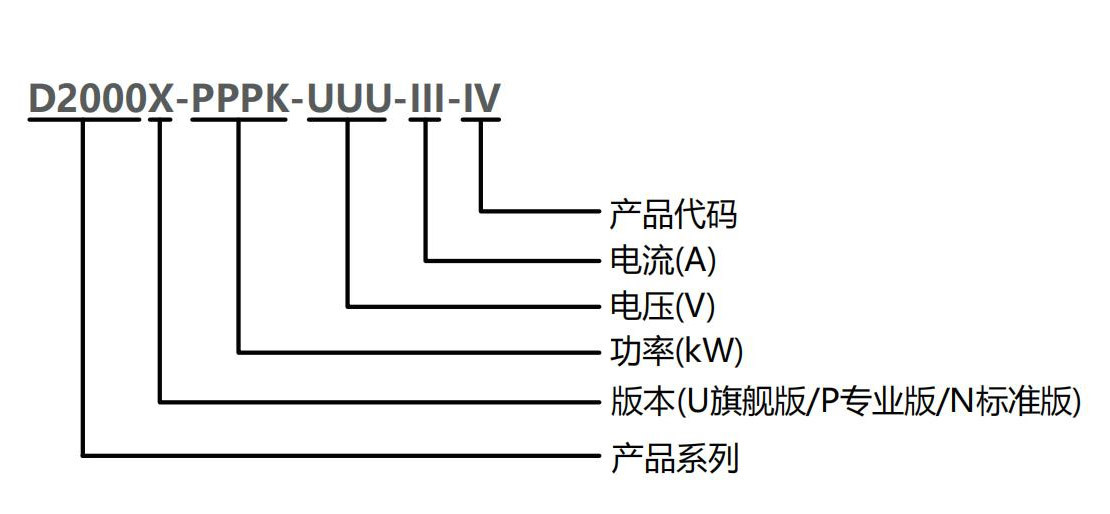

产品型号
|
电压
|
电流
|
功率
|
尺寸(宽*深*高)
|
重量
|
|
标准版Normal
|
|
D2000N-100K-1200-300-IV
|
1200V
|
300A
|
100kW
|
850mm*1000mm*1500mm
|
400kg
|
|
D2000N-200K-1200-450-IV
|
1200V
|
450A
|
200kW
|
640mm*900mm*1600mm
|
550kg
|
|
D2000N-100K-2000-150-IV
|
2000V
|
150A
|
100kW
|
850mm*1000mm*1500mm
|
400kg
|
|
D2000N-200K-2000-300-IV
|
2000V
|
300A
|
200kW
|
850mm*1000mm*1500mm
|
600kg
|
|
D2000N-300K-2000-450-IV
|
2000V
|
450A
|
300kW
|
850mm*1000mm*2000mm
|
880kg
|
|
D2000N-400K-2000-600-IV
|
2000V
|
600A
|
400kW
|
1650mm*1000mm*2000mm
|
1300kg
|
|
D2000N-500K-2000-750-IV
|
2000V
|
750A
|
500kW
|
1650mm*1000mm*2000mm
|
1500kg
|
|
专业版Pro
|
|
D2000P-100K-1200-300-IV
|
1200V
|
300A
|
100kW
|
850mm*1000mm*1500mm
|
400kg
|
|
D2000P-200K-1200-450-IV
|
1200V
|
450A
|
200kW
|
640mm*900mm*1600mm
|
550kg
|
|
D2000P-100K-2000-150-IV
|
2000V
|
150A
|
100kW
|
850mm*1000mm*1500mm
|
400kg
|
|
D2000P-200K-2000-300-IV
|
2000V
|
300A
|
200kw
|
850mm*1000mm*1500mm
|
600kg
|
|
D2000P-300K-2000-450-IV
|
2000V
|
450A
|
300kW
|
850mm*1000mm*2000mm
|
880kg
|
|
D2000P-400K-2000-600-IV
|
2000V
|
600A
|
400kW
|
1650mm*1000mm*2000mm
|
1300kg
|
|
D2000P-500K-2000-750-IV
|
2000V
|
750A
|
500kW
|
1650mm*1000mm*2000mm
|
1500kg
|
|
D2000P-600K-2000-900-IV
|
2000V
|
900A
|
600kW
|
1650mm*1000mm*2000mm
|
1750kg
|
|
旗舰版Ultra
|
|
D2000U-100K-2000-150-IV
|
2000V
|
150A
|
100kW
|
850mm*1000mm*1500mm
|
400kg
|
|
D2000U-200K-2000-300-IV
|
2000V
|
300A
|
200kW
|
850mm*1000mm*1500mm
|
600kg
|
|
D2000U-300K-2000-450-IV
|
2000V
|
450A
|
300kW
|
850mm*1000mm*2000mm
|
880kg
|
|
D2000U-400K-2000-600-IV
|
2000V
|
600A
|
400kW
|
1650mm*1000mm*2000mm
|
1300kg
|
|
D2000U-500K-2000-750-IV
|
2000V
|
750A
|
500kW
|
1650mm*1000mm*2000mm
|
1500kg
|
|
D2000U-600K-2000-900-IV
|
2000V
|
900A
|
600kW
|
1650mm*1000mm*2000mm
|
1750kg
|
|
选配件名称
|
型号
|
备注
|
|
绝缘检测套件
|
PA1070-ID-T0
|
绝缘监测(本德尔)及安全继电器套件
|
|
PA1070-ID-T1
|
绝缘监测(国产)
|
|
三色报警灯
|
PA1070-AL-T3
|
D2000系列三色报警灯
|
|
并机线缆套件
|
PA1070-PO-T0
|
两台并机套件(包括422并机通讯线缆2m、2根5m网线、1根2m网线、交换机)
|
|
PA1070-PO-T1
|
两台并机套件(包括422并机通讯线缆4m、2根10m网线、1根2m网线、交换机)
|
|
PA1070-PO-T4
|
三台并机套件(包括2根422并机通讯线缆2m、3根5m网线、1根2m网线、交换机)
|
|
PA1070-PO-T5
|
三台并机套件(包括2根422并机通讯线缆4m、3根10m网线、1根2m网线、交换机)
|
|
PA1070-PO-T6
|
四台并机套件(包括3根422并机通讯线缆2m、4根5m网线、1根2m网线、交换机)
|
|
PA1070-PO-T7
|
四台并机套件(包括3根422并机通讯线缆4m、4根10m网线、1根2m网线、交换机)
|
