UTS5000A系列信号分析仪

所属分类：

优利德

产品特点：

● 频谱分析频率范围：9kHz~13.6GHz/26.5GHz

● 显示平均噪声电平DANL可达-163 dBm

● 相位噪声:<-107 dBc/Hz@10kHz offset

● 扫描点数最高到100001点

● 最小分辨率带宽1 Hz

● 选择性＜4.1:1

● 高级一键测量（选件）*

● EMI预扫分析功能（选件）*

● 模拟解调分析（选件）*

● 矢量信号分析（选件）*

● 实时频谱分析（选件）*

● I/Q分析（选件）*

● 配置 15.6 英寸1920x1080高清电容触摸屏

● Web控制、多设备同步、演示监控等外围接口丰富：支持键盘、鼠标、存储、上位机、远程控制

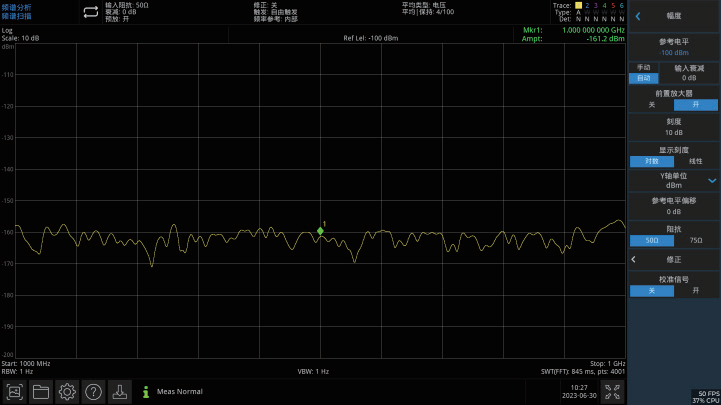

1、UTS5000A系列显示平均噪声电平低至-163dBm,出色的灵敏度可以有效对微弱信号进行测试

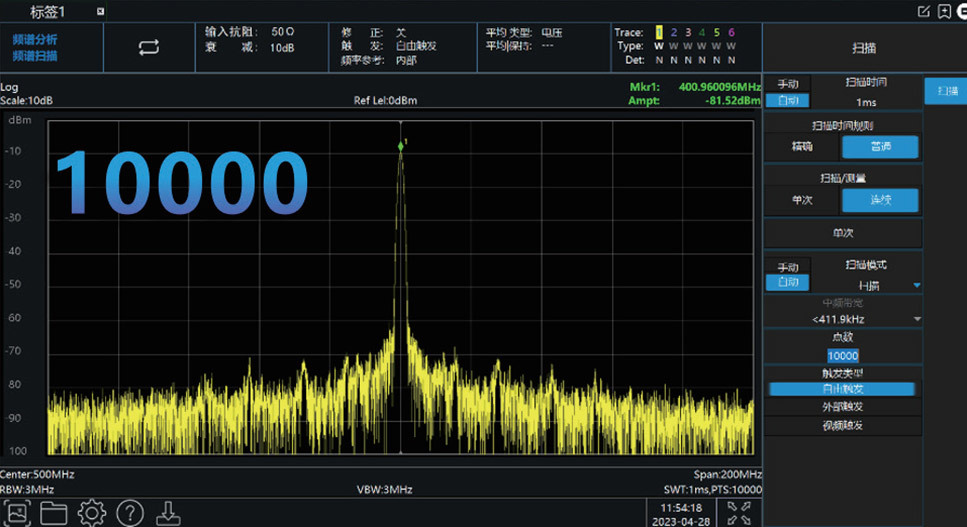

2、提供最高到 100001 个扫描点数,提供更高的频率分辨率,更易捕捉不易被发现的信号

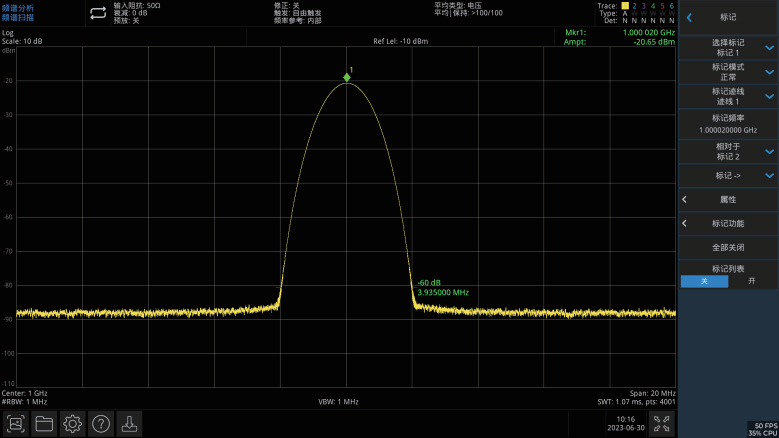

3、优异的选择性小于4.1：1

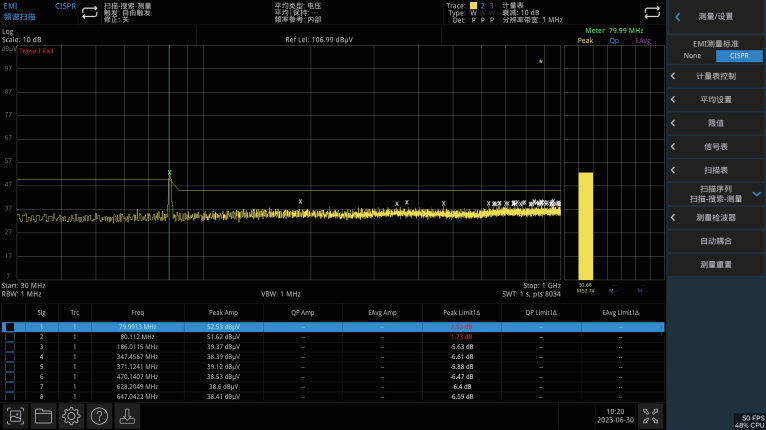

4、EMI预兼容和一致性测试

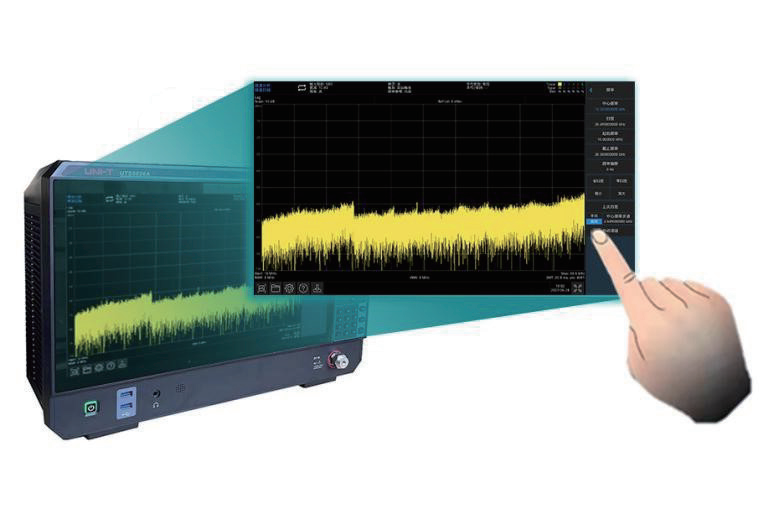

5、15.6英寸高清电容触摸显示屏,支持对频谱迹线进行缩放，展开，拖动等手势，对菜单进行触摸编辑等

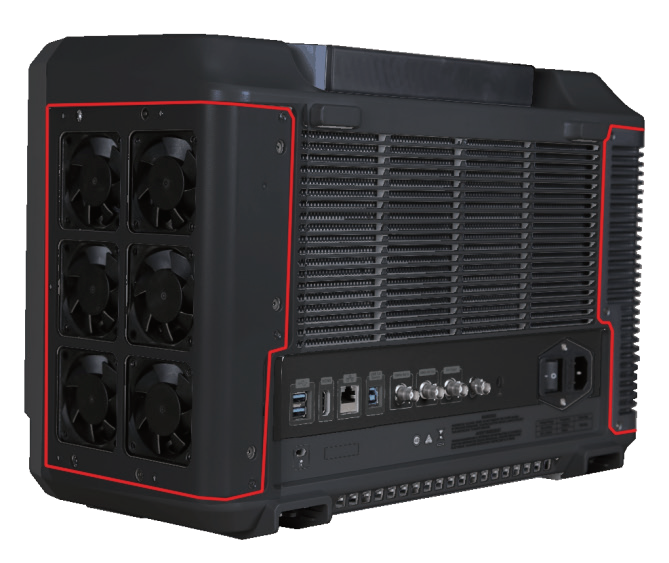

6、可拆卸防尘网

产品参数

产品特色

基本功能	UTS5013A	UTS5026A
频率范围	9kHz~13.6GHz	9kHz~26.5GHz
10MHz内部频率参考
基准频率	10.000000MHz
基准频率精度	±[（距最后一次校准的时间 × 频率老化率）+ 温度稳定度 + 初始准确度 ]
温度稳定度	20至30℃	±3×10-8
	全温度范围	±3×10-8
频率老化度	±3×10-7/年(第一年)
可实现的初始校准精度	±8×10-8
采样频率基准精度	±(3×10-7+3×10-8+8×10-8)
自上次校准1年后	±4.1×10-7
剩余FM	≤1Hz p-p，20ms内的标称值
频率读数(起始、截止、中心、	光标）
光标分辨率	扫宽频率 /（扫描点数 -1）
光标频率读数精度	±[光标频率读数×基准频率精度+0.25%×扫宽+5%×分辨率带宽+光标频率分辨率+0.5水平分辨率]
光标模式	正常、差值、固定，相对于
光标功能	噪声光标、带内功率、带内密度、N dB、频率计
频率计数器不确定度	±[ 光标频率读数 × 基准频率精度 + 频率计数器分辨率 ]
△计数器精度	±[ Δ频率读数 × 基准频率精度 + 0.141Hz ]
频率扫宽（FFT和扫描模式）
扫宽范围	0Hz（零扫宽），10Hz至26.5GHz
扫描与触发
扫描时间范围	扫宽＝0Hz	1μs至4000s
	扫宽≥10Hz	1ms至4000s
扫描精度	扫宽≥10Hz，扫描模式	±0.01% 标称值
	扫宽≥10Hz，FFT	±40% 标称值
	扫宽=0Hz	±1% 标称值
扫描规则	连续，单次
分辨率带宽（RBW）
范围 (-3 dB带宽)	1 Hz至3MHz（10%步进）、4、5、6、8MHz
