产品特点：
● 频谱分析频率范围：9kHz~1.5GHz/3.2GHz

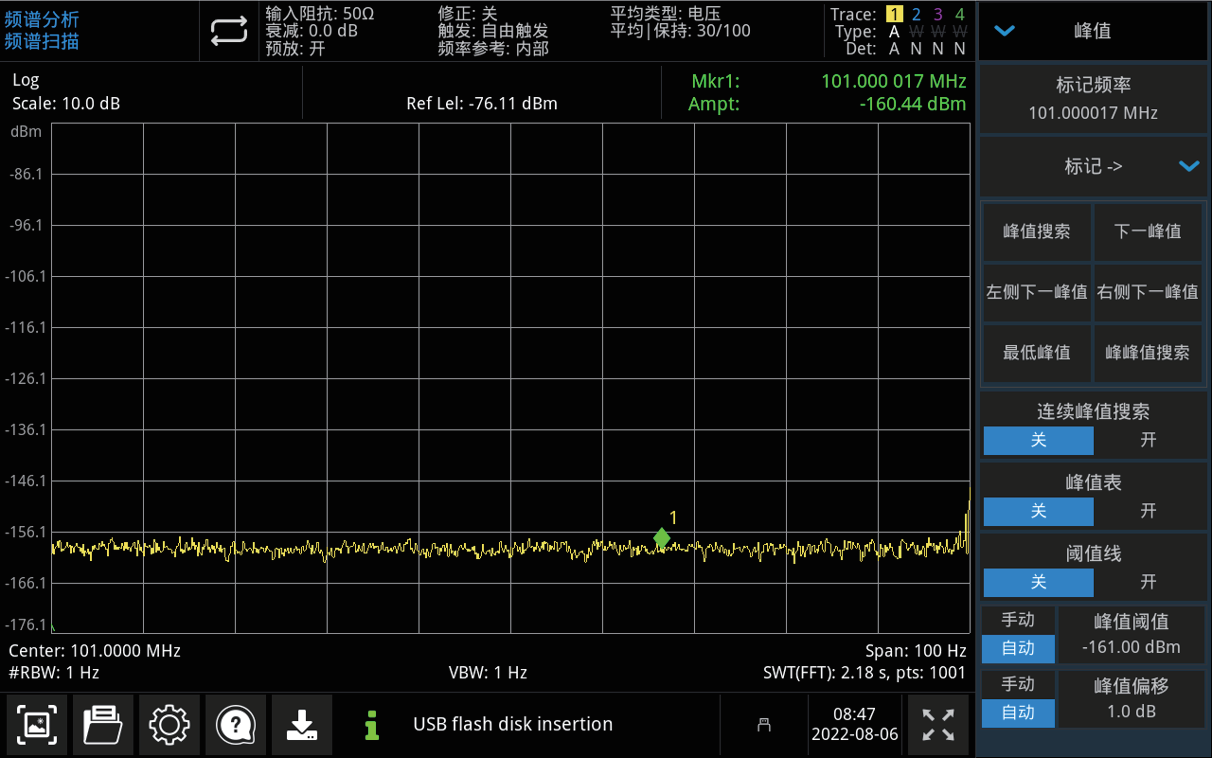

● 显示平均噪声电平DANL低于-160dBm
● 最小分辨率带宽 1Hz

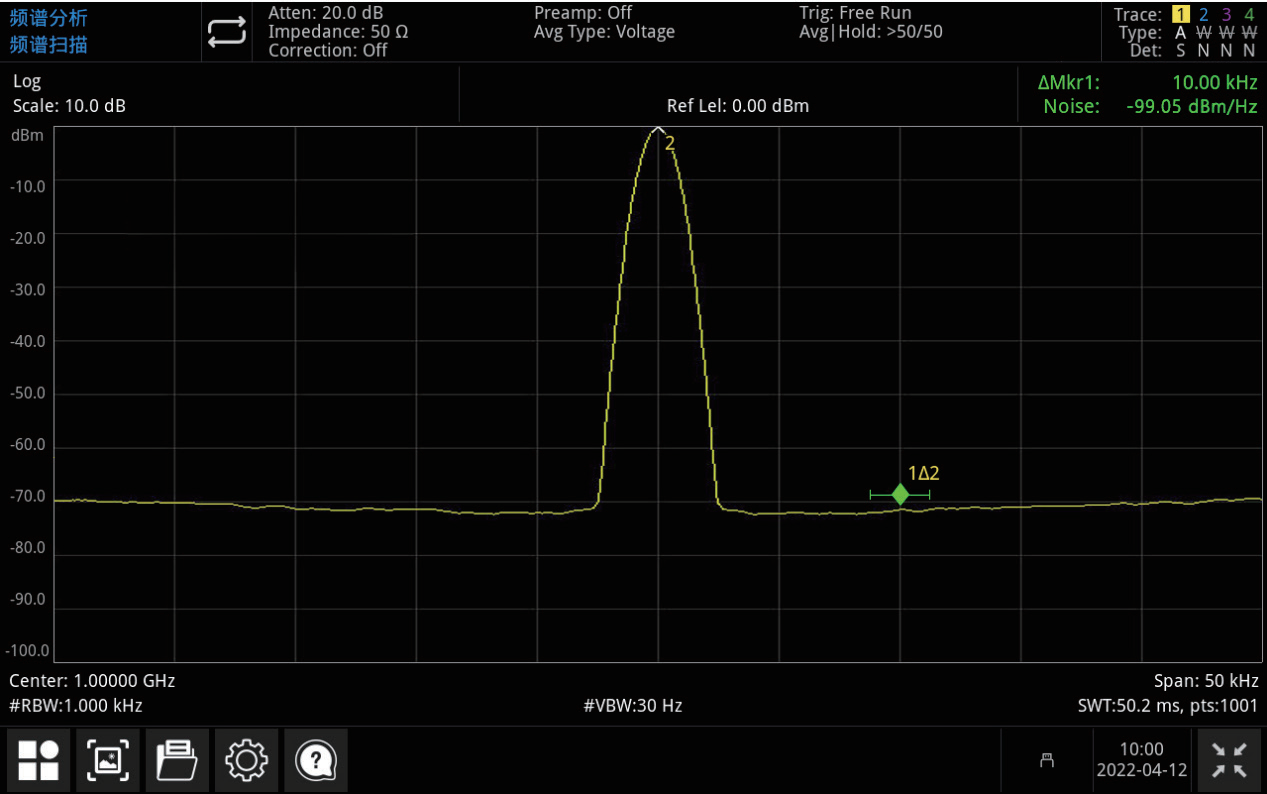

● 相位噪声： <-98 dBc/Hz@1 GHz，10 kHz offset
● 扫频点数最高到10001点
● 支持高级一键测量（选件）*
● 支持EMI预扫分析功能（选件）*
● 信号调制分析支持模拟调制分析（选件）*
● 支持跟踪源输出功能（仅T型号）
● 10.1英寸 1280×800高清电容触摸显示屏
产品特色：
1、波形扫描点数高达10001，波形显示更细腻，分辨率更高， 测量幅度和频率结果更准确

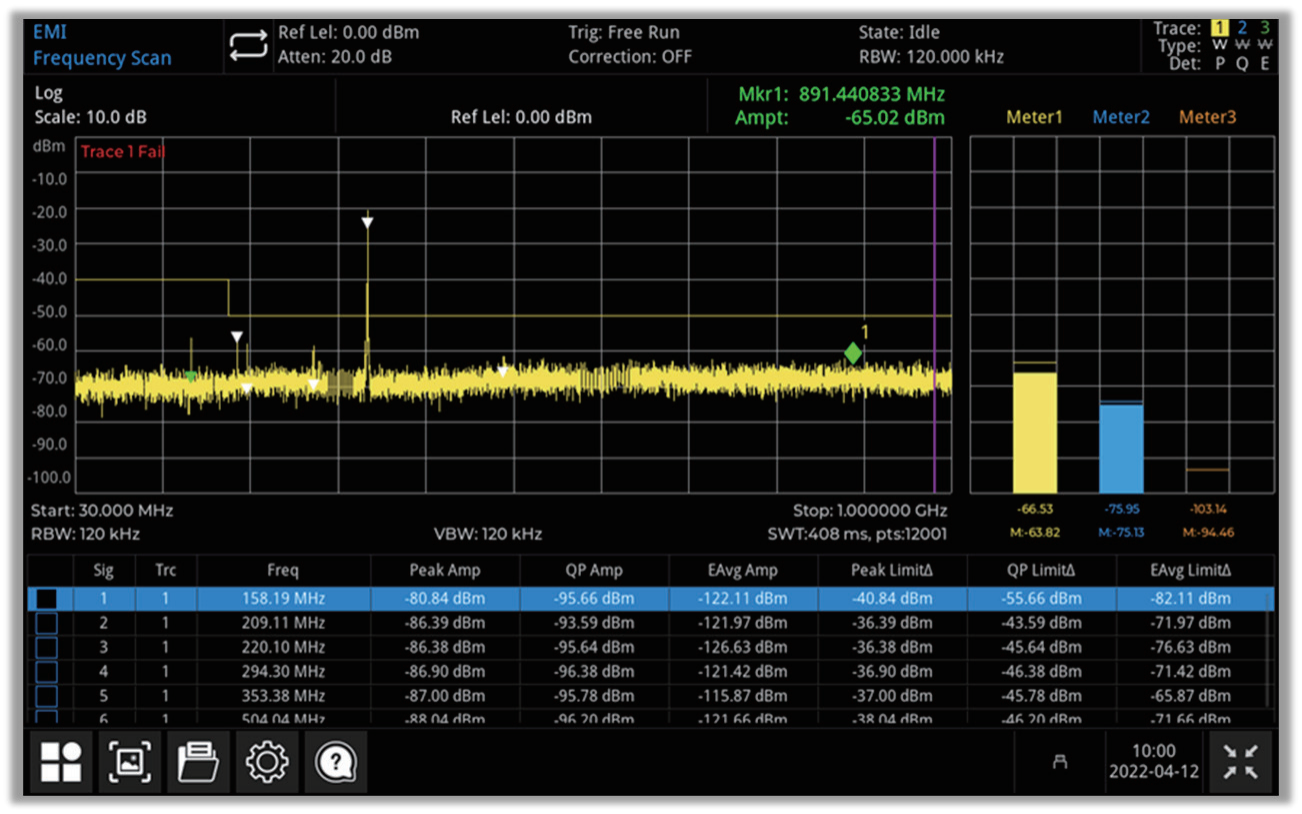

2、EMI预兼容与一致性测试

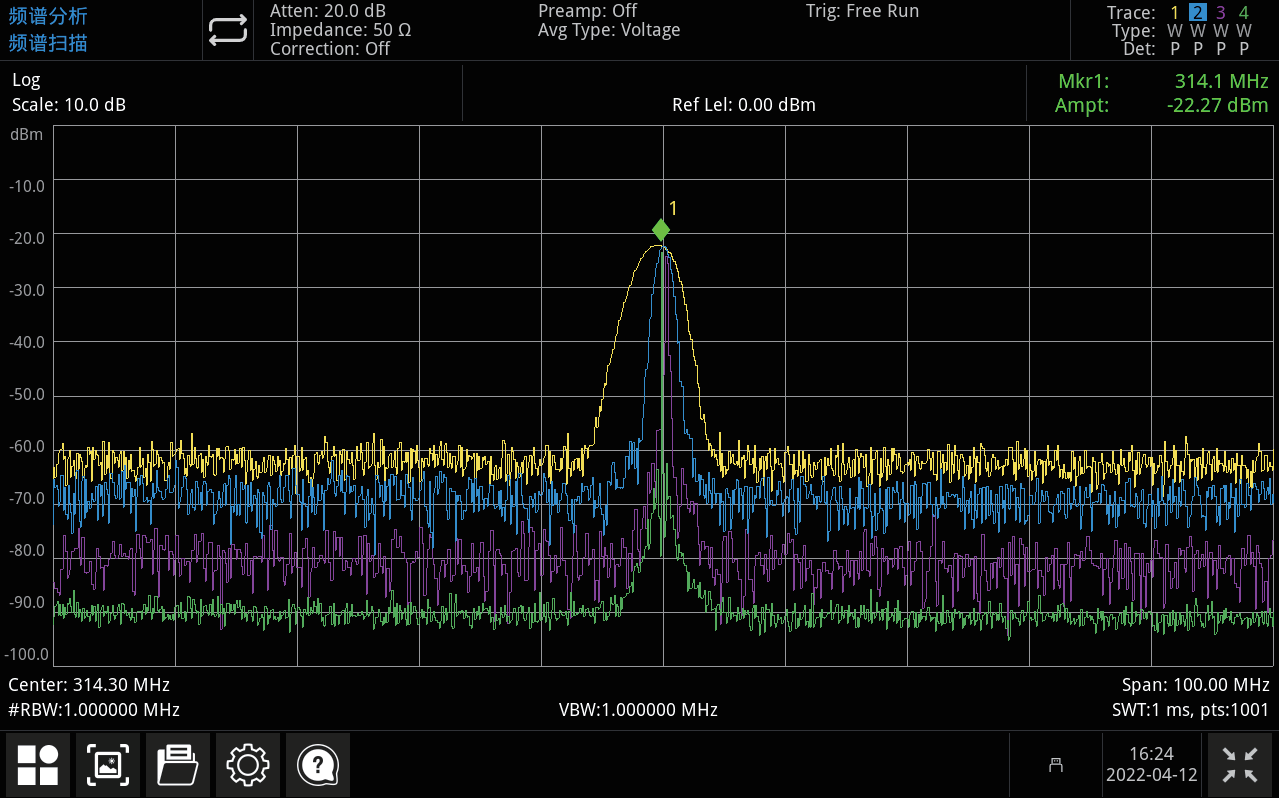

3、迹线分析：通过不同颜色的迹线清晰观察比较改变RBW后的频谱变化

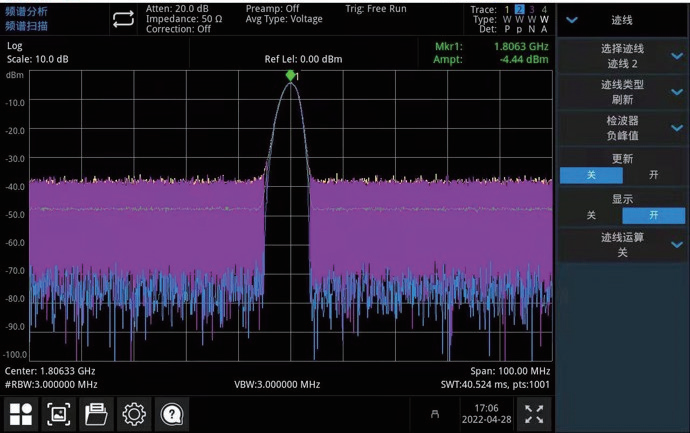

4、多种检波方式，便于分析不同类型的信号

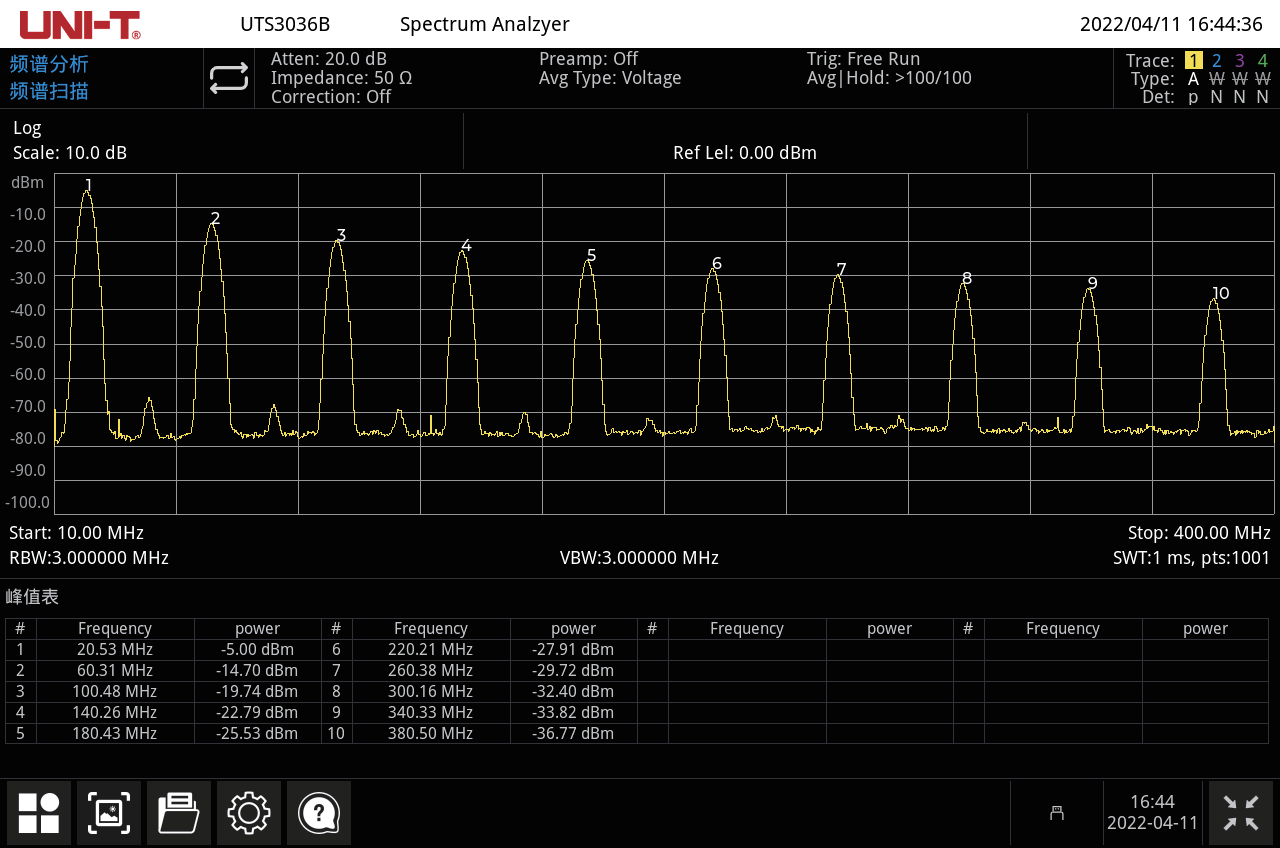

5、峰值表：通过峰值表能直接显示出所有信号峰值
6、最佳灵敏度-161dBm
7、AM信号解调：通过“零扫宽”，观察调制信号的波形
8、优异的相位噪声<-98dBc/Hz@1 GHz，10kHz offset

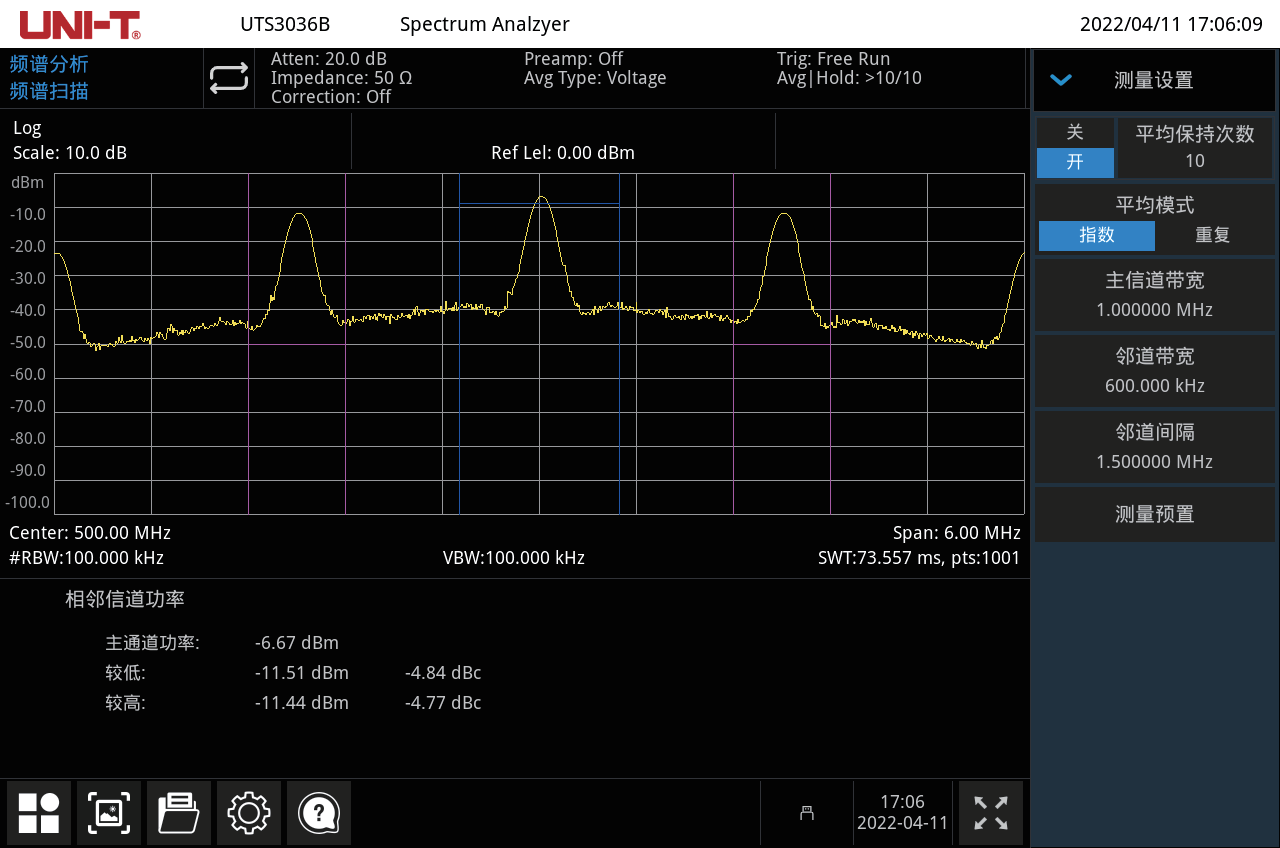

9、高级功率测量:计算 ACPR邻道功率比

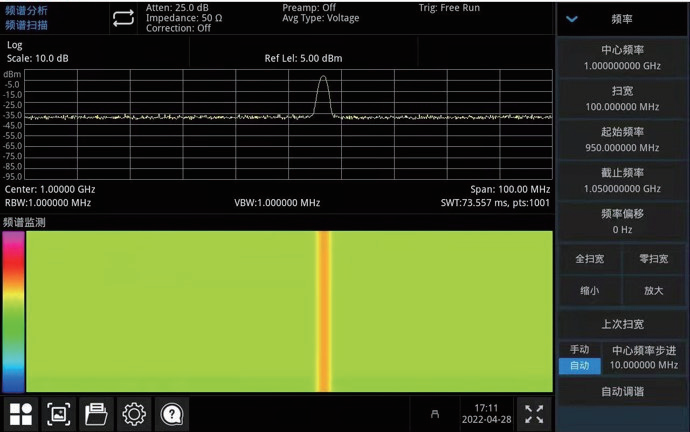

10、瀑布图：可以直观的查看指定频域内各频点的功率分量
基本参数
|
一般技术规格
|
|
电源
|
电源电压
|
100V~240VACrms
|
|
频率
|
50Hz/60Hz
|
|
保险丝
|
3A,T级，250V
|
|
显示
|
显示类型
|
10.1英寸触摸TFTLCD
|
|
显示分辨率
|
1280水平×RGB×800垂直像素
|
|
尺寸(W×H×D)
|
378mm×218mm×120mm
|
|
重量
|
4.55kg
|
技术指标
|
基本功能
|
UTS3021B
|
UTS3036B
|
UTS3084B
|
UTS3084T
|
|
全幅度精度
|
20℃~30℃,Fc>100kHz,输入信号电平-50 dBm~0dBm,RBW=1kHz,VBW=1kHz,
峰值检波，输入衰减20dB,前置放大器关，95%置信度
|
|
±0.7 dB
|
|
电压输入驻波比(输入衰减10dB)
|
1MHz~2.1GHz <1.5
|
1MHz~3.6GHz <1.5
|
1MHz~8.4 GHz <1.5,标称值
|
|
失真和杂散响应
|
|
二次谐波失真
|
fc≥50 MHz,混频器电平-30 dBm,输入衰减0 dB,前置放大器关，20℃至30℃
|
|
-65dBc
|
|
三阶交调截断点
|
20℃至30℃,fc≥50 MHz,输入双音电平-20dBm,频率间隔100kHz,输入衰减0dB,前置放大器关
|
|
+10dBm
|
|
1dB增益压缩
|
fc≥50 MHz,输入衰减0 dB,前置放大器关，20℃至30℃
|
|
>-5dBm,标称值
|
|
剩余响应
|
输入端口接500负载，输入衰减0dB,20℃至30℃
|
|
<-90dBm,典型值
|
|
输入相关杂散
|
混频器电平为-30dBm,20℃至30℃
|
|
<-65 dBc
|
|
扫描与触发
|
|
扫描时间
|
1ms到4000s
|
|
扫描精度
|
精确，速度
|
|
扫描模式
|
扫频，FFT
|
|
扫描规则
|
连续，单次
|
|
触发源
|
自由，视频，外部
|
|
外部触发设置
|
电平(5V TTL),上升沿/下降沿
|
|
跟踪源
|
|
频率范围
|
100 kHz~2.1GHz(选配)
|
100 kHz~3.6GHz(选配)
|
100 kHz~6GHz(标配)
|
|
RBW
|
30 Hz~1MHz,仅支持扫描模式
|
|
输出电平范围
|
-20 dBm~0 dBm
|
|
输出电平分辨率
|
1dB
|
|
输出平坦度
|
+/-3dB
|
|
最大反向输入电平
|
平均功率：30 dBm,DC:±50VDC
|
|
功率测量
|
|
信道功率
|
信道功率，功率积分密度
|
|
邻道功率比
|
主信道功率，左邻道功率/功率比，右邻道功率/功率比
|
|
占用带宽
|
占用功率，传输频率误差
|
|
时域功率
|
零扫宽时间积分功率
|
|
载噪比
|
载波功率，噪声功率
|
|
通用参数
|
|
载波频率
|
2MHz~2.1GHz
|
2MHz~3.6GHz
|
2MHz~8.4GHz
|
|
载波功率精度
|
±2dB
|
|
载波功率范围
|
-30 dBm~+20dBm
|
|
通用接口
|
|
前面板跟踪源输出
|
50Ω,N型阴头
|
|
10MHz参考输入
|
10 MHz,>0dBm,50Ω,BNC型阴头
|
|
10MHz参考输出
|
10 MHz,-5dBm~+10 dBm,50Ω,BNC型阴头
|
|
外部触发输入
|
1kQ,5VTTL,BNC型阴头
|
|
HDMI显示
|
HDMI1.4显示接口
|
|
通讯接口
|
|
USBHost
|
USB-A 3.0
|
|
USB Device
|
USB-B2.0
|
|
LAN
|
LAN(VXI11),10/100/1000Base,RJ-45
|
|
基本功能
|
UTS3021B
|
UTS3036B
|
UTS3084B
|
UTS3084T
|
|
测量频率范围
|
9kHz-2.1GHz
|
9kHz-3.6GHz
|
9kHz-8.4GHz
|
|
分辨率带宽
|
1Hz~3MHz,1-3-10步进
|
1Hz~3MHz,1-3-10步进
|
1Hz~3 MHz,1-3-10步进
|
|
显示平均噪声电平
|
-161dBm,归一化典型值
|
|
相位噪声
|
<-98dBc/Hz@1GHz,10kHz offset,典型值
|
|
跟踪源(选配)
|
100 kHz~2.1GHz
|
100 kHz~3.6GHz
|
100 kHz~6GHz
|
|
全幅度精度
|
<0.7dB
|
|
频率
|
|
频率范围
|
9kHz-2.1GHz
|
9kHz-3.6GHz
|
9kHz-8.4 GHz
|
|
频率分辨率
|
1Hz
|
|
频率扫宽
|
|
扫宽范围
|
OHz,100Hz~2.1GHz
|
OHz,100Hz~3.6GHz
|
OHz,100Hz-8.4GHz
|
|
扫宽准确度
|
±扫宽/(扫描点数-1)
|
|
内部参考源
|
|
|
基准频率
|
10.000000MHz
|
|
基准频率精度
|
±[(距最后一次校准的时间×频率老化率)+温度稳定度+初始准确度]
|
|
初始准确度
|
≤1ppm
|
|
温度稳定度
|
<1ppm,0℃~50℃
|
|
频率老化度
|
<0.5ppm/第一年，3ppm/20年
|
|
光标
|
|
光标频率分辨率
|
扫宽/(扫描点数-1)
|
|
光标频率不确定度
|
±[光标频率读数×基准频率精度+1%×扫宽+10%×分辨率带宽+光标频率分辨率]
|
|
光标类型
|
常规、差值、差值对、相对于
|
|
光标功能
|
噪声光标、NdB带宽
|
|
频率计数器分辨率
|
1Hz
|
|
频率计数器不确定度
|
±[光标频率读数×基准频率精度+频率计数器分辨率]
|
|
带宽
|
|
分辨率带宽(-3dB)
|
1Hz~3MHz,1-3-10步进
|
|
分辨滤波器形状因子
|
<4.8:1(60dB:3dB),类高斯型
|
|
分辨率带宽不确定度
|
<5%
|
|
视频带宽(-3dB)
|
1Hz~3MHz,1-3-10步进
|
|
视频带宽不确定度
|
<5%
|
|
幅度与电平
|
|
幅度测量范围(前置放大器关)
DANL到+10dBm
DANL到+20dBm
|
100kHz~1MHz
1MHz~2.1GHz
|
100kHz~1MHz
1MHz~3.6GHz
|
100kHz~1MHz
1MHz~8.4GHz
|
|
参考电平
|
-100 dBm至+30 dBm,步进为1dB
|
|
前置放大器(20 dB,标称值)
|
9kHz~2.1GHz
|
9kHz~3.6GHz
|
9kHz~8.4 GHz
|
|
输入衰减
|
0~51dB,1dB步进
|
|
最大输入直流电压 +/-50VDC
|
|
最大连续波射频功率
|
33dBm,3分钟，输入衰减>20 dB
|
|
电平显示范围
|
|
显示对数电平坐标
|
10 dB到100dB
|
|
显示线性电平坐标
|
0到参考电平
|
|
电平坐标单位
|
dBm,dBmV,dBμV,V,W
|
|
扫描点数
|
40001
|
|
迹线数量
|
6
|
|
检波方式
|
正峰值，负峰值，采样，标准，平均(电压/有效值/视频),准峰值
|
|
迹线功能
|
清除写入，最大保持，最小保持，查看，关闭，平均
|
|
频率响应
|
|
前置放大器关
|
20℃~30℃,30%~70%相对湿度，
输入衰减20dB,参考频率50 MHz
|
±0.8dB;±0.4 dB,典型值
|
|
前置放大器开
|
±0.9dB;±0.5 dB,典型值
|
|
误差与精度
|
|
分辨率带宽切换误差
|
相对于10kHz的RBW对数分辨率±0.2dB,线性分辨率±0.01,标称值
|
|
输入衰减误差
|
20℃~30℃,fc=50 MHz,前置放大器关，相对于20 dB衰减，输入衰减1~51dB
|
|
±0.5 dB
|
|
绝对幅度精度
|
20℃~30℃,fc=50 MHz,RBW=1kHz,VBW=1kHz,峰值检波，输入衰减20dB
|
|
前置放大器关
|
±0.4 dB,输入信号电平-20dBm
|
|
前置放大器开
|
±0.5dB,输入信号电平-40dBm
|
