商品名称:
USG3000M系列 射频模拟信号发生器
产品特点：
● 最高频率4.5GHz/6.5GHz
● 输出频率分辨率0.001Hz
● 电平设置范围-135dBm至25dBm，-60dBc杂散抑制
● 相位噪声＜-122dBc/Hz@1GHz，偏移20kHz（典型值）
● 支持AM/FM/PM/φM模拟调制，内部/外部/内部+外部调制方式
● 支持频率/幅度/频率+幅度扫描类型

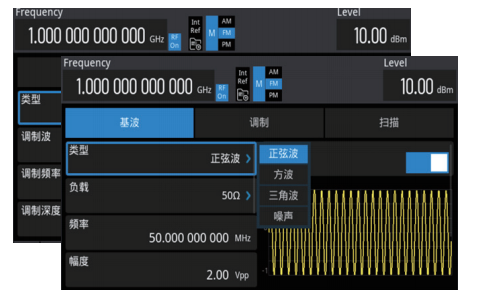

● 内置50MHz函数信号发生器，支持基本波形输出、调制、扫频
● 标配USB，LAN通信接口，支持SCPI可编程仪器命令

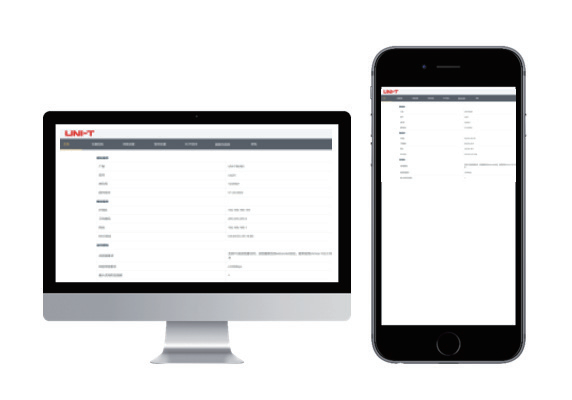

● 支持Web远程登录管理
产品特色：

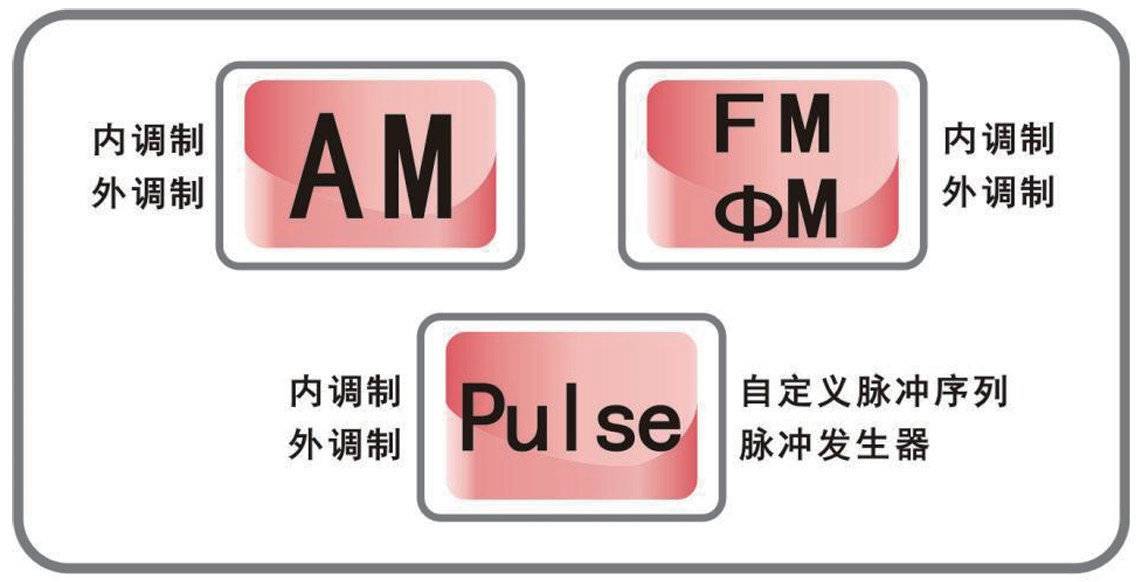

1、全面的模拟调制方案

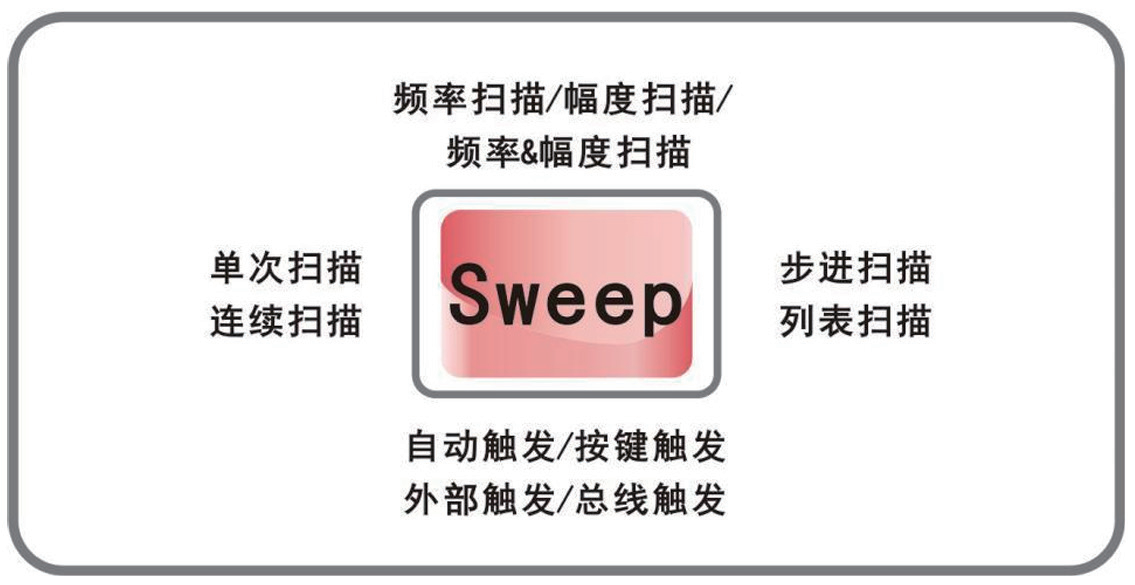

2、多样化扫描模式

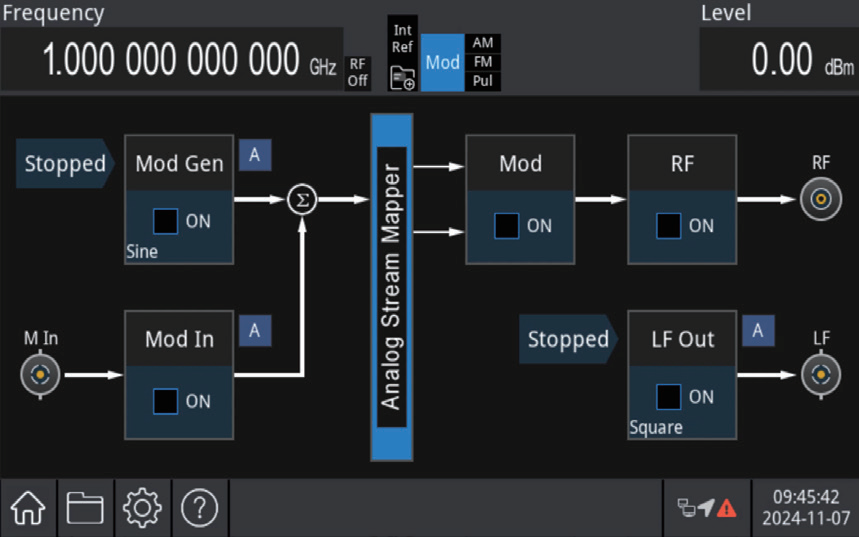

3、全面的模拟调制方案

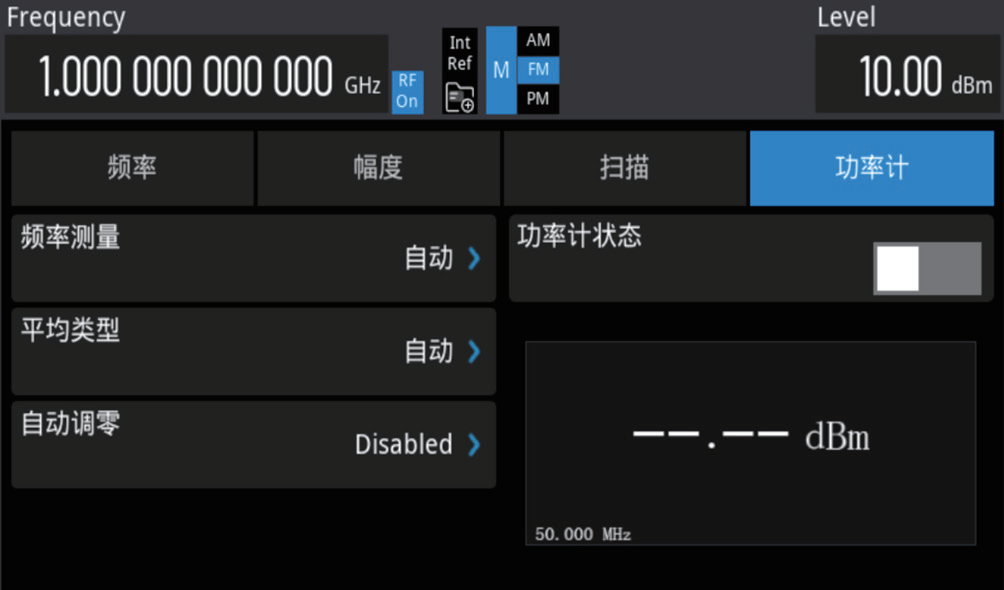

4、外设功率计快捷测量
5、5英寸电容触摸屏800*480
6、多维控制方式
技术指标
|
型号
|
USG3065M-P
|
USG3065M
|
USG3045M-P
|
USG3045M
|
|
频率范围
|
9kHz~6.5GHz
|
9kHz～4.5GHz
|
|
频率分辨率
|
0.001Hz
|
|
机械衰减器
|
√
|
-
|
√
|
|
|
参考输出
|
|
频率
|
10MHz
|
|
幅度
|
>+4dBm标称值，50Ω负载
|
|
外部参考输入
|
|
输入频率
|
10MHz
|
|
稳定度
|
随着外部参考输入信号的稳定度而定
|
|
同步范围
|
±10ppm
|
|
幅度
|
>-3.0至+20dBm标称值
|
|
阻抗
|
50Ω标称值
|
|
波形
|
正弦波或方波
|
|
扫描模式(频率和幅度)
|
|
工作模式
|
步进扫描，列表扫描
|
|
扫描范围
|
在仪器的频率范围内
|
|
驻留时间
|
1ms至100s
|
|
点数
|
2至65535步进扫描
|
|
1至3201列表扫描
|
|
电平输出参数
|
|
可设置的范围
|
-135dBm至+25dBm
|
|
分辨率
|
0.01dB
|
|
程控衰减器(选件)
|
0至110dB,以10dB步进
|
|
连接器
|
N型50Ω,标称值
|
|
外部调制输入
|
|
MOD
|
AM,FM,PM(50Ω)
|
|
PULSE
|
脉冲调制(50Ω)
|
|
内部函数发生器(LF)
|
|
波形
|
正弦波，方波，脉冲波，三角波，任意波，直流，噪声
|
|
频率范围
|
正弦波
|
0.01Hz至50MHz
|
|
方波，三角波，锯齿波
|
0.01Hz至5MHz
|
|
频率分辨率
|
0.01Hz
|
|
频率准确度
|
与射频参考源相同，标称值
|
|
LF音频输出
|
0到1V峰值，50Ω
|
|
LF频率扫描
|
|
扫频方式
|
线性，对数
|
|
扫描状态
|
锯齿波，三角波
|
|
扫频方向
|
上，下
|
|
扫描时间
|
1ms至500s
|
|
扫描频率范围
|
0.01Hz至1MHz
|
|
触发方式
|
自动，按键触发，外部触发，总线触发
|
|
机械规格
|
|
尺寸
|
426mm×88mm×400mm(宽×高×深)不含保护件
|
|
调整间隔期
|
建议校准间隔期为一年
|
